Схема підключення люстри: детальний гайд з монтажу люстри

Коли настав той довгоочікуваний момент і ви дістали люстру з паковання, то хочеться швидше побачити її на стелі. Проте поспіх в електриці – поганий товариш. Грамотне підключення люстри потрібне не лише для того, щоб лампи засвітилися: від якості контактів залежить відсутність мерехтіння, ресурс джерел світла та пожежна безпека оселі. Консультанти «Крамниці світла Line F» нагадують, що універсального рецепта монтажу не існує. Конкретна схема підключення люстри визначається кількістю проводів на стелі, типом вимикача, конструкцією світильника та наявністю додаткової електроніки. Далі розберемо основні варіанти підключення та правила монтажу.

Що потрібно знати перед підключенням люстри

Робота під стелею починається з підготовки інструментів і безпечного робочого місця.

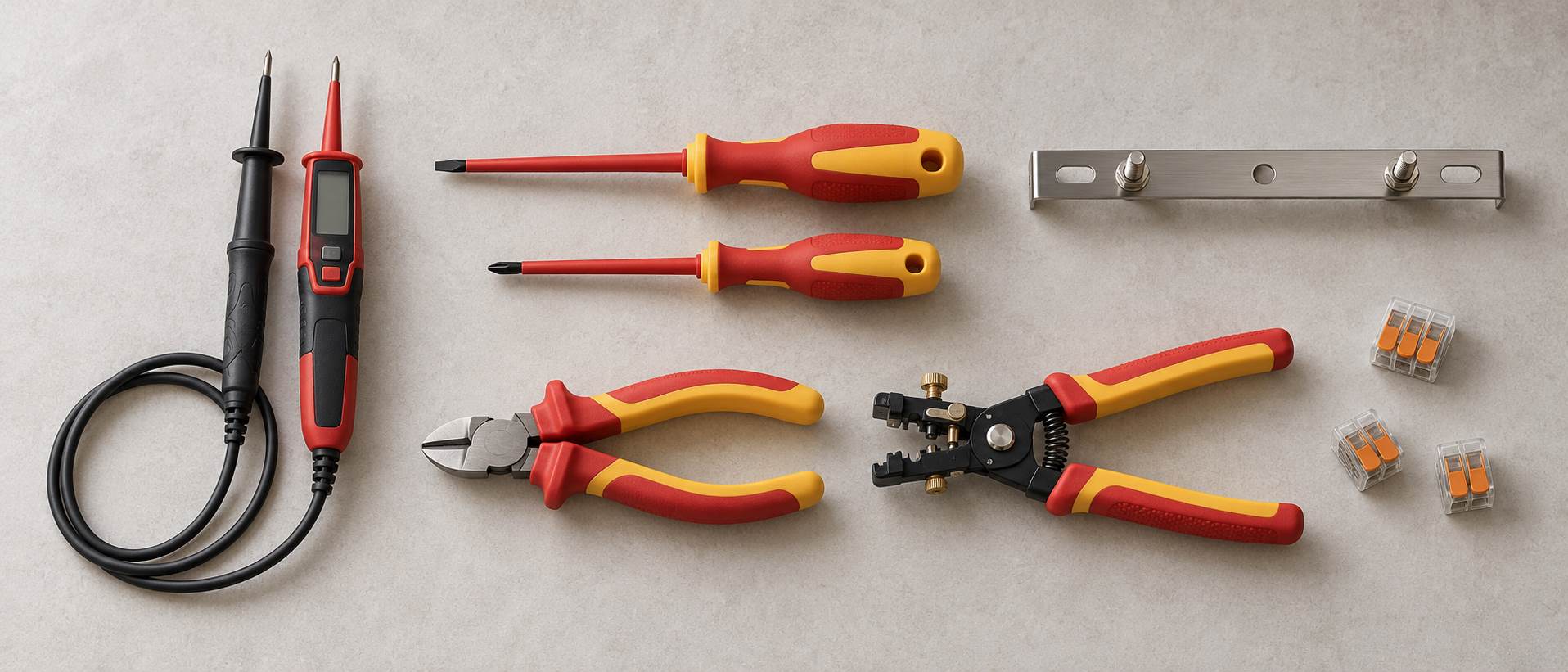

Які інструменти та матеріали необхідні

Для монтажу варто заздалегідь зібрати базовий комплект обладнання:

1. Двополюсний покажчик напруги, придатний для перевірки відсутності напруги в мережі.
2. Ручний інструмент із цілими ізольованими ручками (викрутки, бокорізи, стрипер).
3. Клемні з'єднувачі, сумісні з типом і перерізом провідників (самозатискні або гвинтові колодки).
4. Кріпильні елементи (дюбелі, анкери, саморізи), які відповідають конструкції люстри та матеріалу стелі.

Підготовлений заздалегідь набір дозволяє виконати з'єднання швидко та без ненадійних скруток.

Основні правила електробезпеки

Перед тим як розбиратися, як підключити люстру, пам'ятайте: просто вимкнути настінний вимикач недостатньо. Якщо під час прокладання мережі в коробці переплутали дроти, вимикач може розривати нуль, а на стелі залишатиметься небезпечна фаза.

Тому обов'язково відключіть відповідне коло на електрощиті. Підніміться під стелю і перевірте відсутність напруги справним двополюсним покажчиком між усіма жилами. Працювати з оголеними провідниками під напругою категорично заборонено. Якщо ізоляція пошкоджена, жили ламкі або логіка ліній незрозуміла – зверніться до професійного електрика.

Як визначити призначення проводів у стелі та люстрі

Розуміння ролі кожної жили вбереже від короткого замикання під час першого увімкнення.

Фаза, нуль і заземлення: що означає кожен провід

Сучасна електрична мережа має стандартне кольорове маркування:

1. Фазний провідник L – подає напругу до приладу (коричневий, чорний або сірий колір).
2. Нейтральний провідник N – робочий нуль, що замикає коло (синій або блакитний).
3. Захисне заземлення PE – провідник безпеки, який під'єднують до металевого корпусу світильника (жовто-зелений колір).

У будинках старіших років побудови електропроводка часто виконана однаковими білими жилами, тому кольори можуть не відповідати стандартам. Визначати призначення провідників лише за кольором не можна – кожну жилу перевіряють тестером.

Чому зі стелі можуть виходити два, три або чотири проводи

Кількість кабелів залежить від схеми освітлення. Два проводи означають фазу (L) та нуль (N) без заземлення під одноклавішний вимикач. Три проводи – це або сучасна лінія L + N + PE під одну клавішу, або схема без заземлення на дві керовані фази (L1, L2) і спільний нуль (N). Чотири проводи виводять під дві групи світла із заземленням (L1, L2, N, PE). Сама по собі кількість проводів не дозволяє достовірно визначити їх призначення без приладової перевірки.

Основні схеми підключення люстри

Після ідентифікації жил обирається відповідна електрична схема комутації.

Схема підключення люстри до одноклавішного вимикача

Це типовий варіант, коли всі лампи вмикаються одночасно. У багаторіжковій люстрі фазні дроти патронів з'єднуються в одну точку L, а нульові – у точку N. Принцип простий: вимикач розриває фазний провід, нейтраль N підводиться до світильника напряму, а PE підключається до відповідної клеми люстри класу I.

Схема №1 (Підключення з одноклавішним вимикачем): фазний провід (L), що йде від вимикача, з'єднують із клемою L на люстрі. Нейтральний провід (N) підводять до клеми N, а жилу захисного заземлення (PE) – до відповідної клеми на металевому корпусі світильника.

Схема підключення люстри до двоклавішного вимикача

Роздільне керування дозволяє вмикати лампи частинами. Розглядаючи, як підключити люстру до двоклавішного вимикача, візьмемо модель на п'ять ламп: одна клавіша керує двома лампами (група L1), а друга – трьома (група L2). Усі п'ять синіх проводів з'єднуються у спільний нульовий провід N.

Така схема підключення люстри на 2 клавіші можлива лише за наявності відповідної проводки у стелі (мінімум три жили) та конструкції світильника, яка підтримує окреме керування групами.

Схема №2 (Дві групи ламп на двоклавішний вимикач): першу фазу (L1) від першої клавіші вимикача з'єднують із першою групою ламп, другу фазу (L2) від другої клавіші – з другою групою, а спільний нуль (N) заводять на загальну нейтраль усіх патронів. Захисне заземлення (PE), якщо воно передбачене конструкцією, прикручують до клемника на корпусі.

Схема підключення люстри з трьома проводами

Питання, як підключити люстру на 3 проводи, зазвичай стосується мережі L, N, PE з одноклавішним вимикачем, де кожну жилу заводять у відповідну клему. Проте в електропроводці без заземлення три проводи можуть означати дві фази та нуль. Якщо на таку лінію вішають одноконтурну люстру, зайву фазу на стелі надійно ізолюють. Захисний провідник PE категорично не можна використовувати як робочу нейтраль або фазу.

Як правильно закріпити та встановити люстру на стелі

Надійна фіксація корпусу передує будь-яким електричним з'єднанням.

Основні способи кріплення люстри

Вибір кріплення залежить від ваги та конструкції освітлювального приладу:

1. Монтажний гак – підходить для важких підвісних люстр на ланцюгу.

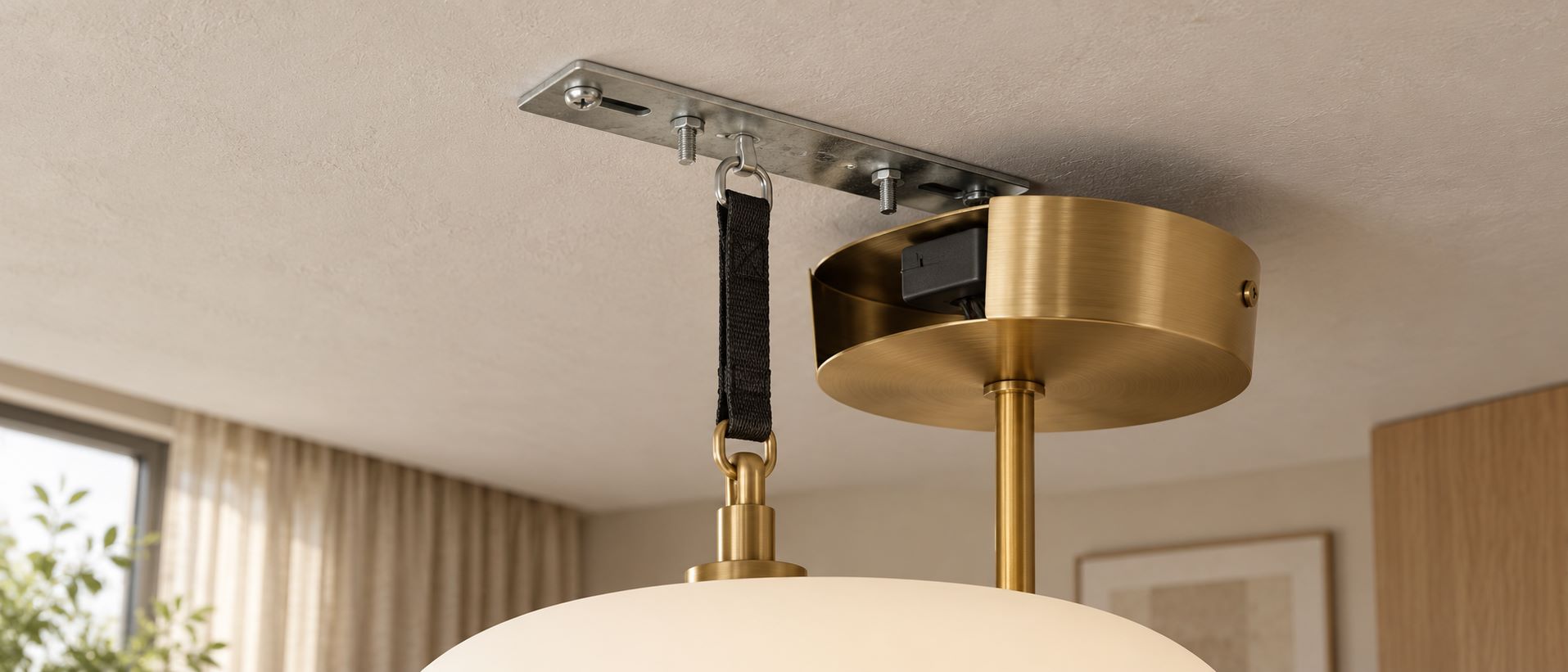

2. Монтажна планка – стандарт для пристельових і сучасних моделей, де чаша фіксується бічними гвинтами.
3. Бетонна стеля – кріпити краще на міцні дюбелі або металеві анкери.
4. Гіпсокартонна та натяжна стеля – безпечне встановлення люстри вимагає заздалегідь змонтованої несучої основи (закладної платформи), закріпленої до базового перекриття.

Правильно підібраний тип кріплення унеможливлює провисання чи падіння приладу.

Основні етапи механічного монтажу

Послідовний монтаж люстри включає підготовку місця встановлення, перевірку надійності основи, фіксацію планки чи гака, підключення клем та закріплення корпусу. Усі з'єднання акуратно розміщують у передбаченому просторі всередині декоративної чаші. Важливо, щоб електричні з'єднання не несли жодного механічного навантаження від ваги люстри.

Особливості підключення світлодіодних LED-люстр

На відміну від традиційних моделей із лампами E27 або E14, LED-люстри працюють через LED-драйвер. Цей блок перетворює змінну напругу 230 В на стабільний струм, потрібний для світлодіодів.

Вивчаючи, як підключити LED люстру, завжди дотримуйтеся схеми виробника. У моделях із вбудованим драйвером та пультом дистанційного керування проводи зі стелі підключають до вхідних клем блока живлення (L, N) і корпусу (PE). Зміна яскравості та колірної температури відбувається з пульта, а вимикач лише подає живлення. Такі люстри зазвичай не сумісні з настінними димерами, якщо інше не вказано в паспорті. Також неприпустимо подавати 230 В безпосередньо на низьковольтні світлодіодні модулі в обхід драйвера – вони миттєво вийдуть із ладу.

Типові помилки під час підключення люстри

Порушення правил комутації призводить до серйозних несправностей:

Також не можна з'єднувати мідні й алюмінієві провідники напряму скруткою через окиснення і нагрів – для цього використовують лише спеціальні перехідні клемники.

Як перевірити правильність підключення люстри

Після завершення монтажу проведіть контрольний огляд:

1. Перевірте надійність механічного кріплення – світильник не повинен хитатися.
2. Переконайтеся у відповідності з'єднань схемі виробника та відсутності пошкоджень ізоляції.
3. Увімкніть живлення та перевірте коректність роботи кожної клавіші вимикача.
4. Упевніться у відсутності мерехтіння, сторонніх звуків і запаху перегрівання.

Необхідні електричні вимірювання та введення обладнання в експлуатацію має виконувати компетентний спеціаліст.

Що варто пам'ятати, обираючи та монтуючи люстру

Правильна схема підключення люстри завжди залежить від конструкції освітлювального приладу, кількості керованих груп та особливостей електропроводки. Дотримання інструкцій виробника й правил електробезпеки гарантує довгу та безвідмовну роботу світла. А ознайомитися з різними типами люстр і підібрати модель під свій інтер'єр ви завжди можете в каталозі «Крамниці світла Line F».
